Ложемент для столовых приборов

Органайзинг - одна из сфер, куда я периодически пытаюсь приложить руку. На этот раз выбор пал на ящик для приборов.

Долгое время приборы лежали в ложементе, вместе с которым они продавались. Выполненный из тонкого пластика, он через несколько месяцев уже достаточно потрескался и приобрел совсем неприглядный вид. Готовые решения мне как-то не приглянулись, почему бы не разработать свое?

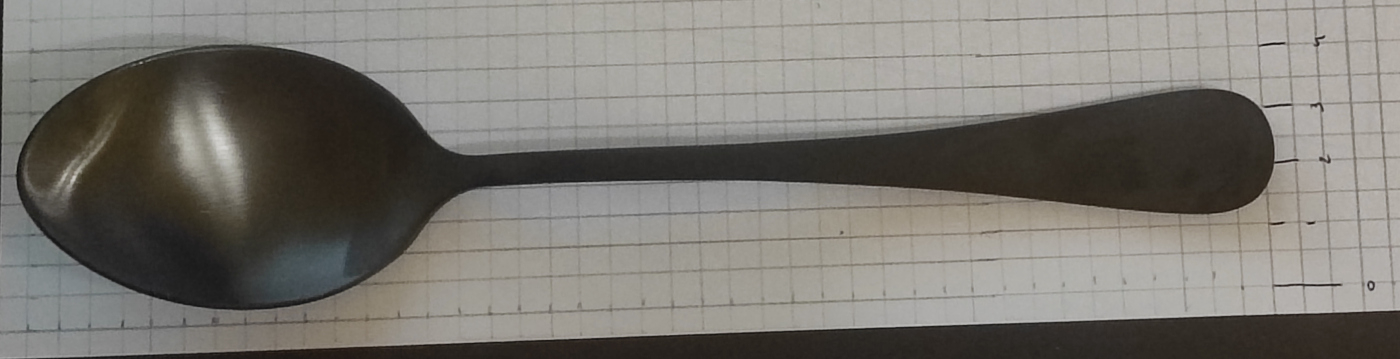

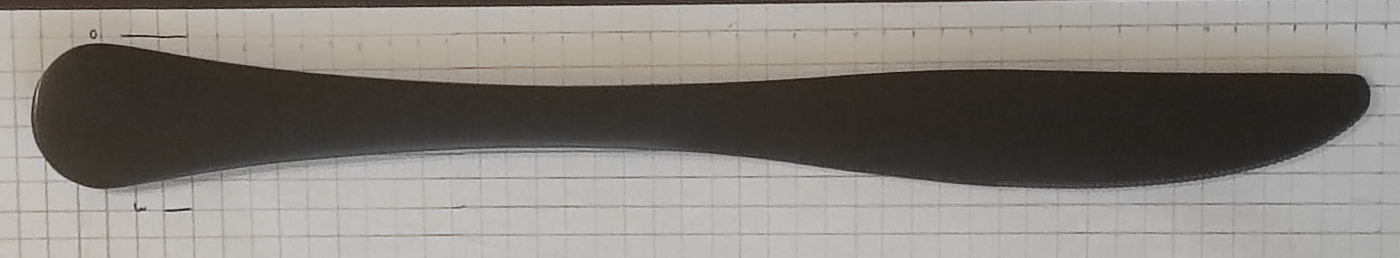

Так как приборы достаточно нетривиальной формы - вымерять вручную штанген-циркулем (я так делаю почти все модели) их было бы слишком долго, поэтому решил отфоткать. Для масштаба подошел бы обычный листок в клетку, но на тот момент у меня таких не нашлось, пришлось чертить по линейке руками (здесь стандартные размеры клеток 5х5мм):

spoon

knife

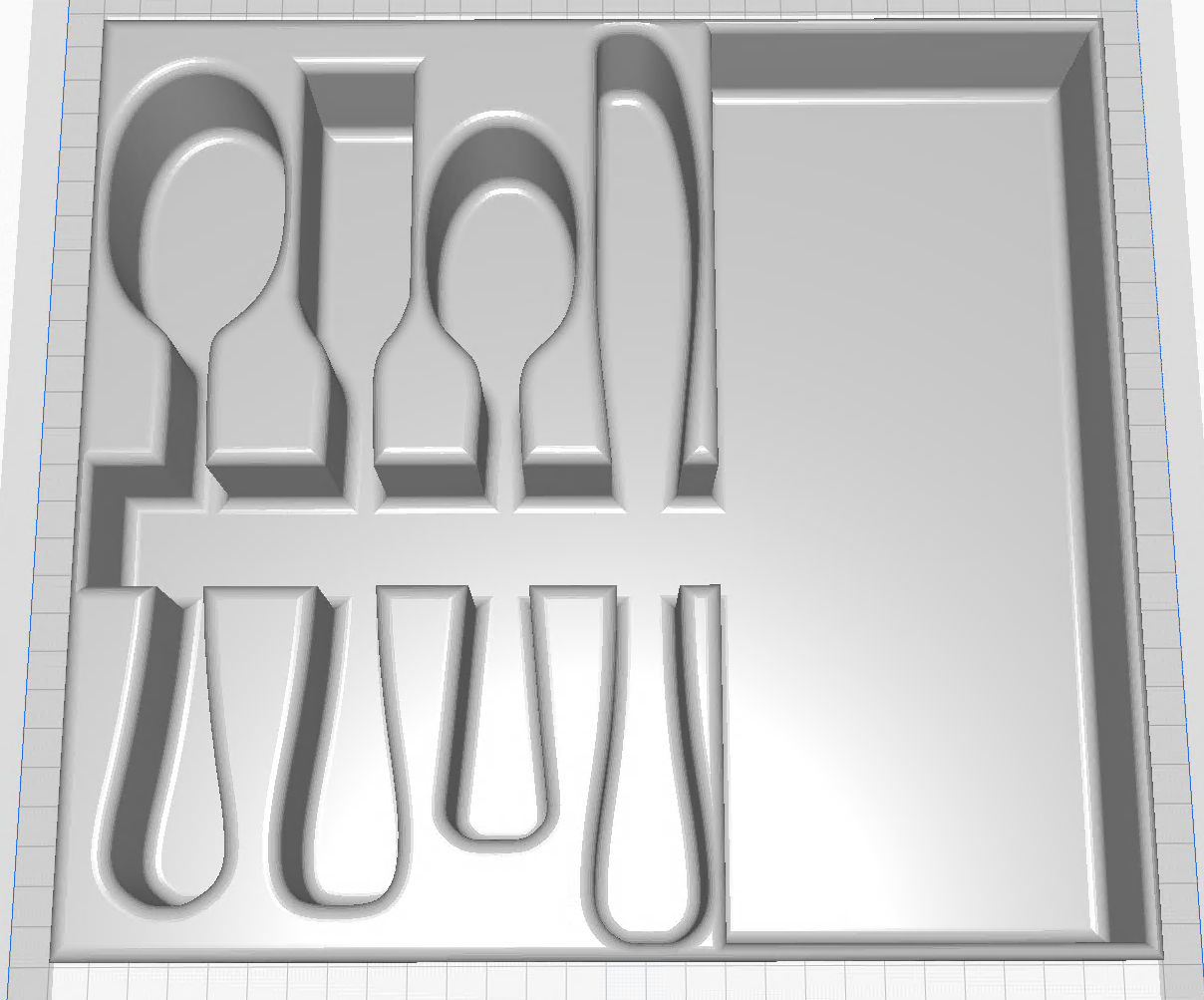

Далее все фоткается с наибольшего расстояния, чтобы не вносить слишком уж большую погрешность из-за перспективы. Загоняется в CAD - на тот момент я работал в SolidWorks и обводится кривыми. Формы приборов я просто выдавил из параллелепипеда, а в оставшемся на столе пространстве выдавил простой прямоугольный ящичек.

2025-07-20_19-54

Стенки, пожалуй, можно было делать и потоньше, но никак не могу перебороть желание сделать все максимально надежным, и в этот раз не вышло.

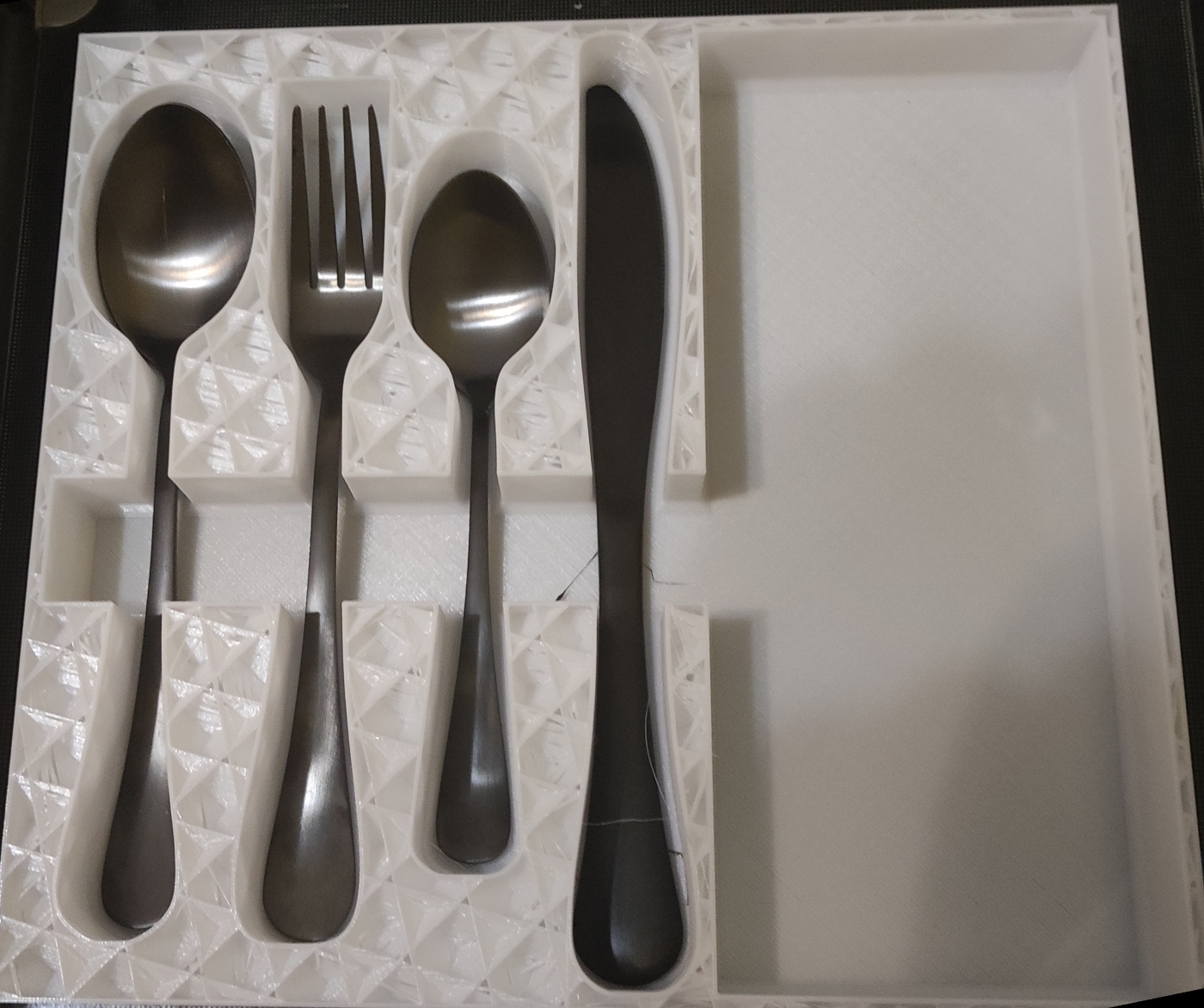

Пробная примерка в середине печати прошла на ура - заложенных зазоров хватало для того чтобы приборы легко извлекались, но они были достаточно малы, чтобы приборы лежали аккуратной стопочкой.

try-on

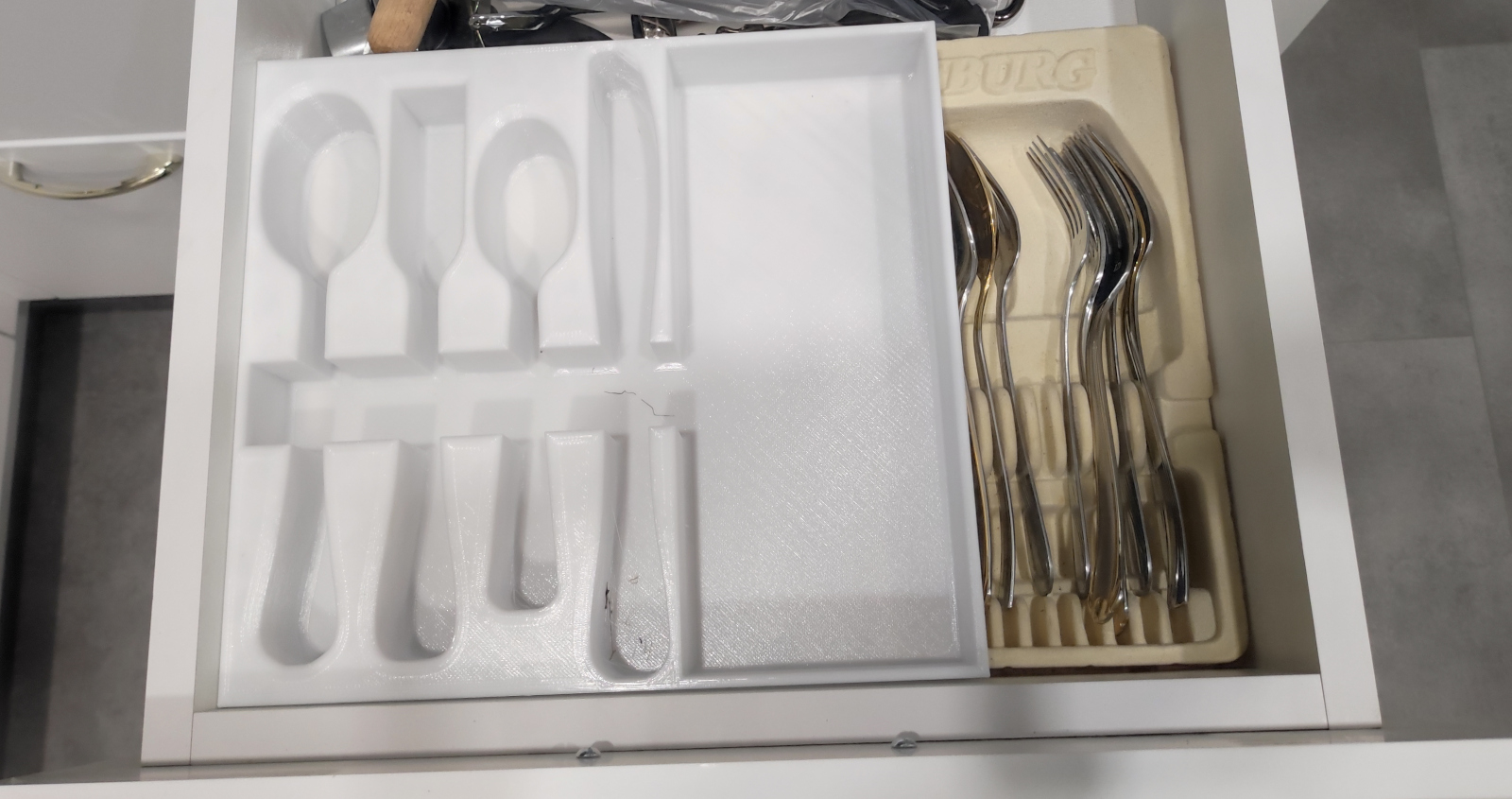

Допечатываем и примеряем уже непосредственно в ящик (под ним как раз видно тот самый старый ложемент от набора):

try-on-box

Запомните кстати эти золотые ручки слева, я как-нибудь еще напишу про изготовление партии минималистичных ручек им на замену.

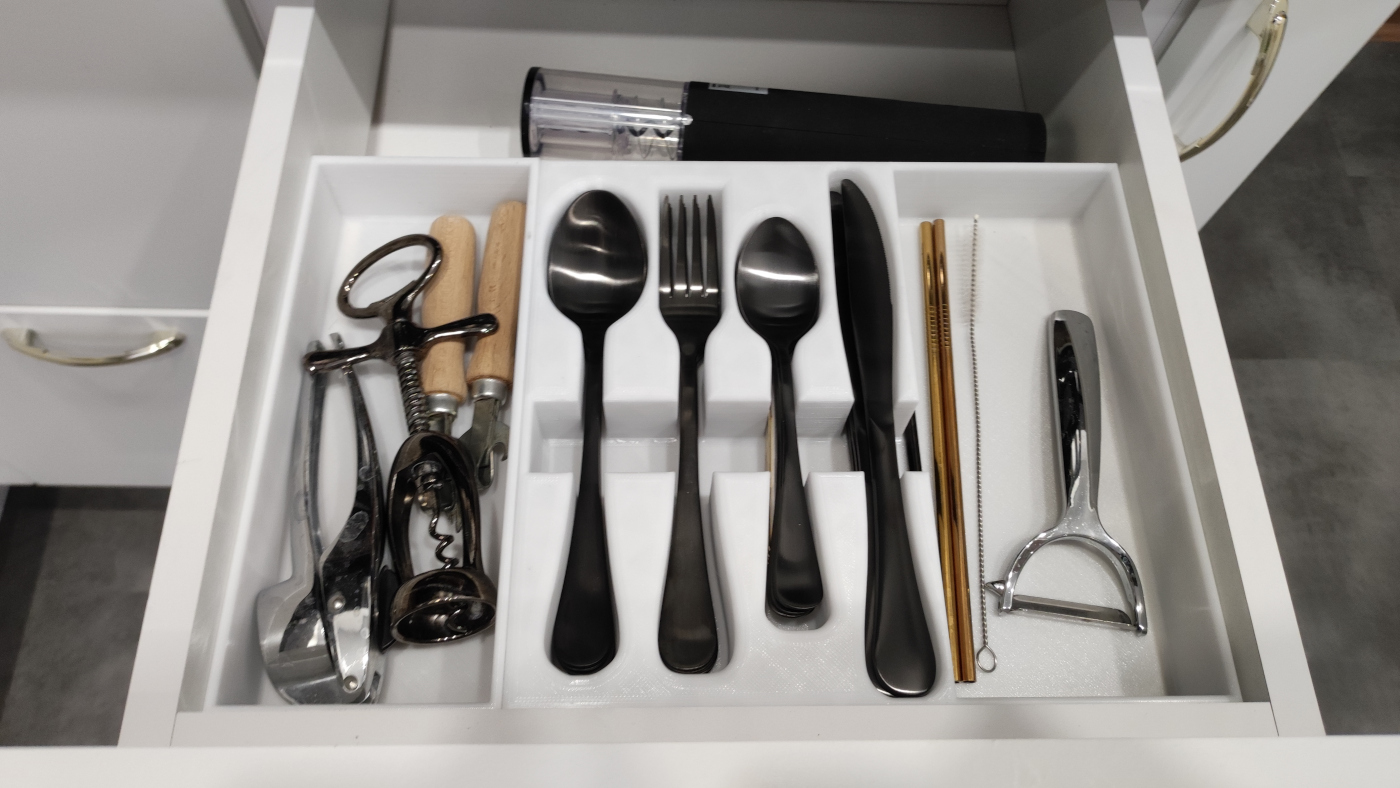

Ну и все замененное и уложенное на своих местах. Также допечатал отдельный ящичек, чтобы заполнить все пространство (в дальнейшем еще и в глубине появится пара ящиков, чтобы формы не ездили взад-вперед):

placed

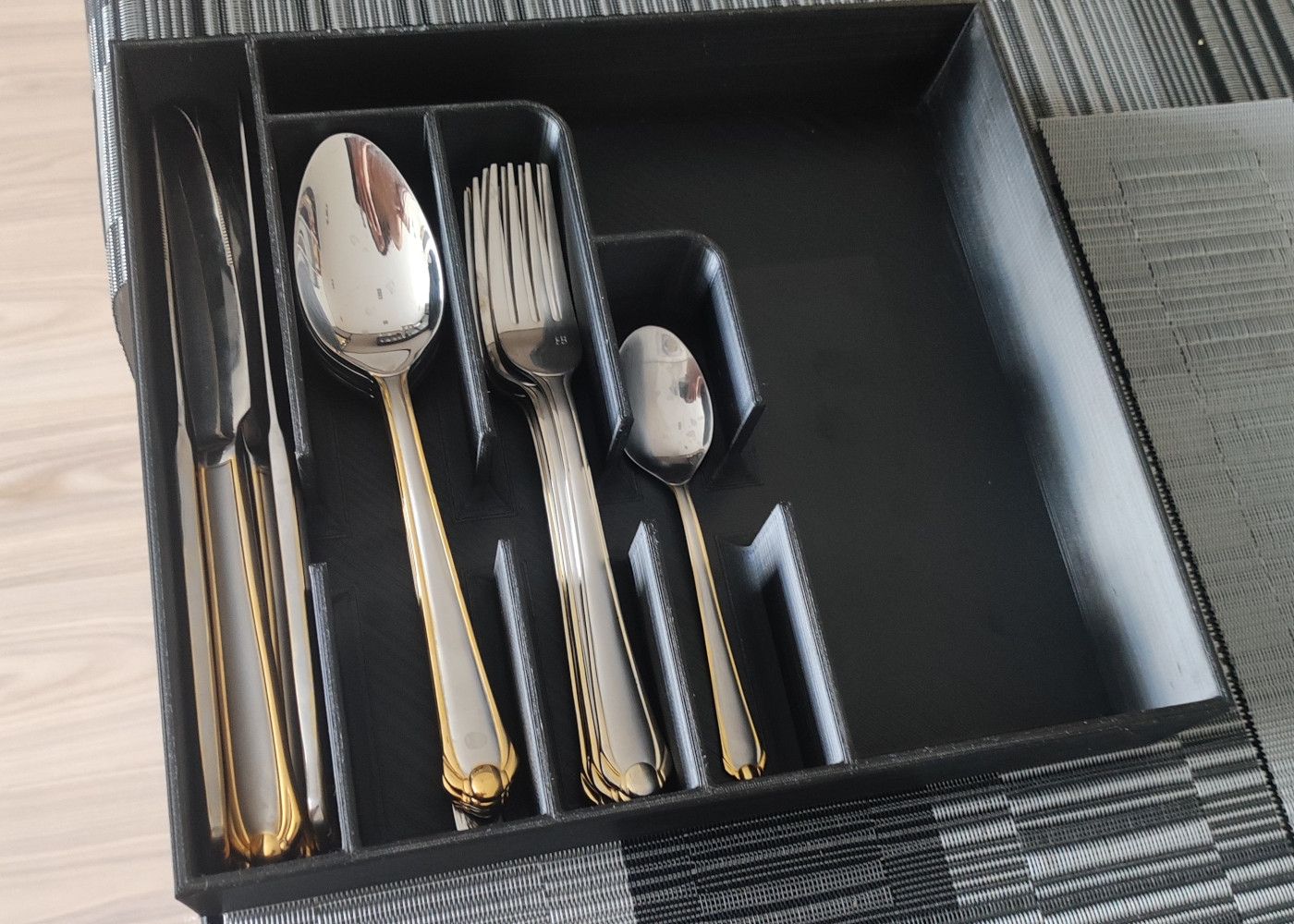

Этот ложемент был сделан для нового набора приборов, для старого (резервного, для гостей или нежелания мыть закончившиеся вилки) был позднее смоделирован и распечатан еще один ложемент - но уже более простой, без точных контуров по габаритам:

black

Выкладывать куда-то модели особого смысла не вижу, т.к. они подогнаны слишком сильно под имеющиеся приборы и могут не подойти под ваши.
